【検証】走行不能になったATミッションを分解してみよう

これはミッション不具合により走行不能になったスズキMRワゴン(MF21S)のオートマチックトランスミッションです。症状は「Dレンジに入れてアクセルを踏んでも、まったく前に進まない(バックも同様)」といったもの。今回はなぜ走行不能な状態に到ったのかを分解して検証していきたいと思います。

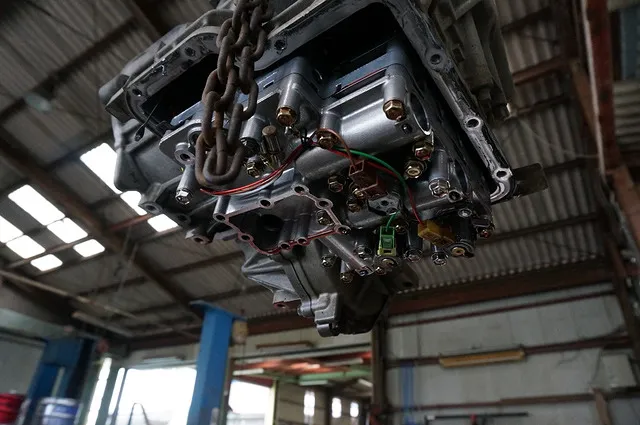

オイルパンを取り外しました。現在見えているのはバルブボディという油圧で変速や湿式クラッチの制御をする装置です。

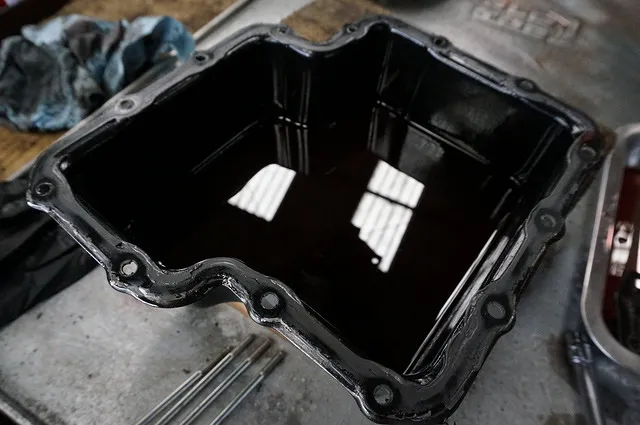

こちらが、外したオイルパン内部。ATFは真っ黒で、なおかつスラッジや摩耗屑のようなものが混ざりこんでいるような状態。

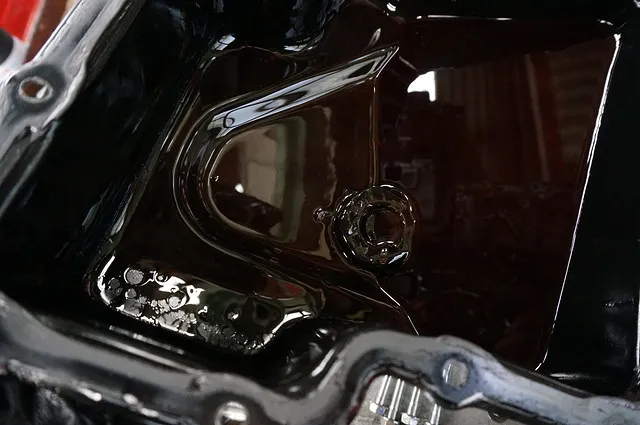

こんな感じです。鉄粉吸着用のマグネットにはこれでもか!というぐらいスラッジ(鉄粉)だらけ。

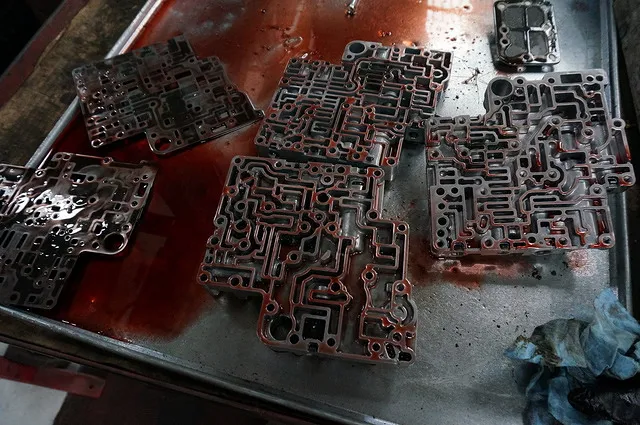

こちらは先ほどのバルブボディを分解した状態。迷路のようにオイルの通路が張り巡らされています。目立ったつまりなどは確認できません。よく「バルブに異物がかみこんで作動不良をおこす」といった表現をすることがあるようですが、このミッションについては、そのような状況にないようです。バルブボディ内部に小さなフィルターが数個あるのですが、どれもまったく詰まっていませんでした。

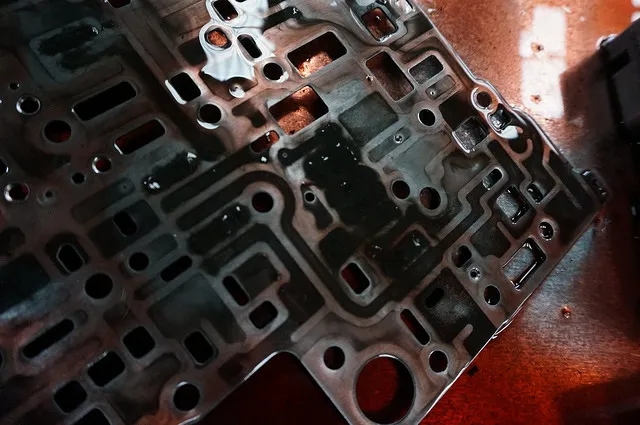

ただ・・・ご覧のように、バルブボディ内部のフィルターに捕まらないような「非常に細かなスラッジ状の汚れ」がATFとともに循環しているのはあきらかです。これらが仮に、細やかな鉄粉だとしたら油圧制御のシリンダー状の内壁などを傷つけたり摩耗させ、油圧リークが原因の油圧異常を起こしクラッチ制御に異常をきたしていた可能性もあります。

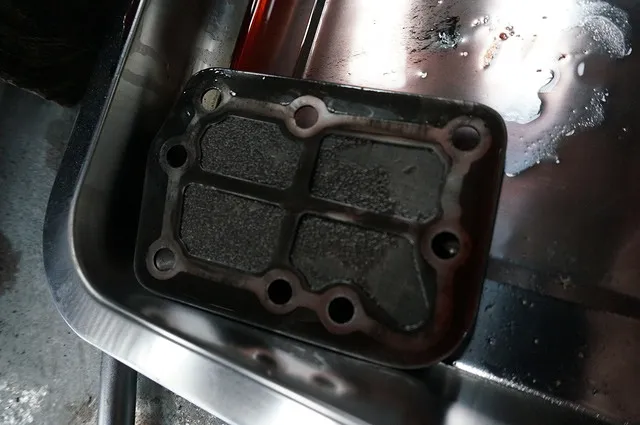

そしてこちら・・・ストレーナーです。内部のフィルターがほぼ詰まってしまっています。ストレーナーは、オイルパン内のATFを吸い上げてバルブボディ内部に供給する役割があります。ここが詰まるということは、変速やクラッチ制御をつかさどるバルブボディにATFが供給されない、もしくは供給量が減少することで油圧が低下、結果的にバルブボディ内部での油圧制御が正常に行われず不具合にいたる。このミッションの不具合原因はこれで間違いないでしょう。油圧異常が発生すると、おのずとクラッチへの負担も増大してさらなるフェーシング剥がれを誘発。走行不能へ向かう悪循環におちいってしまいます。ちなみに、この車両のストレーナーに詰まった物質は、ほとんどがクラッチから剥離したフェーシングだと思われます。

では、なぜフィルターを詰まらせてしまうような物質が発生してしまったのでしょうか?

要因はATFの劣化なのか?
ATFはエンジンオイルのように、「燃料による希釈」や「燃焼時に生成されるカーボンの吸着」などの環境にないため、通常の使用環境では劣化しにくい(理論上は劣化しない)のです。ただし、長時間高温にさらされるようなことが繰り返されると、ATFに求められる性能である「摩擦調整機能」「酸化安定性能」「潤滑性能と摩耗防止性」「動力伝達機能」「油圧機能(粘度維持性能)」が低下していくというデータがあるようです。「酸化防止性能の低下」はATFの酸化(劣化)、すなわちスラッジ生成の抑制性能の低下ということになります。「摩擦調整機能」が低下するとATミッション内の湿式クラッチ表面の負担が増大して異常摩耗の原因になり、その摩耗したものがATF内を浮遊することになります。「潤滑性能と摩耗防止性」が低下すると、プラネタリーギア(遊星歯車)の摩耗が進むことになり、摩耗したものが鉄粉としてATF内を浮遊することになり、それら鉄粉が油圧装置の内部摩耗の要因となります。
オートマチックトランスミッション搭載の自動車にはATFを冷却するためのオイルクーラーが必ず備わっています。それだけ高温になりやすい環境にあり、高温になることを嫌うということです。これらを踏まえてフィルターつまりの原因を考えてみると。「なんらかの原因で高温になったATFが劣化(酸化)してしまい。スラッジを生成しやすくなったり、湿式クラッチへの負担が増えて、摩耗しやすくなりクラッチ表面のフェーシングが剥離、それらが時間をかけて進行しながらフィルターを詰まらせた」ということが考えられます。

ATFが高温になる要因は?
急発進急加速の繰り返し、頻繁なストップ&ゴー、長い上り坂、長い渋滞状態などでもATFの油温は上昇します。ということは、優しい運転を心がける事でATFの劣化を遅らせることは可能ですが、日本の自動車の使用環境を考えると劣化自体を避けることはできなさそうです。

不具合を予防するには?
ATFが劣化するのを止めることはできませんので、定期的にATFを交換する必要があります。要するに「常にATFに求められる必要要件が満たされた状態にしておく」というわけです。あと大事なのは「急なアクセル操作を可能な限りしないようにする」ということ。急加速はミッション内部のクラッチに過大な負荷をかけます。これはオートマチックトランスミッションもマニュアルトランスミッションも同じです。過大な負荷がかかったクラッチが、通常よりも摩耗してしまうのは想像に難しくないと思います。ということは、新車からやさしいアクセル操作を続けている車両は、たとえATFを交換していなかったとしてもミッション異常を起こしずらいということも言えますね。

このようなトラブルが発生してしまったら?

今回の症状はアクセルを踏んでも空回りするだけで前進も後進もできないという症状でしたが。スズキの軽自動車で何度も経験しているトラブルです。ほとんどの場合はミッションをリビルド品や中古に載せ替える修理をしています。なかにはストレーナーの詰まりを掃除して組み付けてATFの圧送交換を行ったら走行可能になったケースもあります。直近でそのようなケースがあったのはこの記事を書く1年ほど前でしたが、そのワゴンRは今でも元気に走行しています。ただ、クラッチのフェーシングがフィルターを詰まらせるほど摩耗や剥離をしているわけですから、そのうちクラッチの動力伝達力が弱まり再び走行不能に陥るリスクが発生することを理解する必要があります。
